파이프 압출 헤드의 구조 및 작동 원리

닝보 Fangli 기술 유한 회사는기계 장비 제조업체약 30년의 경험을 바탕으로플라스틱 파이프 압출 장비, 새로운 환경 보호 및 신소재 장비. Fangli는 설립 이후 사용자의 요구에 따라 개발되었습니다. 지속적인 개선과 핵심기술에 대한 독자적인 연구개발, 첨단기술의 소화흡수 등을 통해PVC 파이프 압출 라인, PP-R 파이프 압출 라인, PE 급수 / 가스관 압출 라인, 중국 건설부가 수입제품 교체를 권고한 제품입니다. 우리는 "절강성 일류 브랜드"라는 칭호를 얻었습니다.

플라스틱 파이프는 경량, 내식성, 우수한 절연성, 저렴한 비용 및 긴 수명의 특성을 가지고 있습니다. 다양한 분야에서 널리 활용되어 왔습니다. 플라스틱 파이프 생산에서 압출 헤드는 매우 중요한 역할을 하며 이는 주로 다음 사항에 반영됩니다. ① 재료를 나선형 운동에서 선형 운동으로 변경합니다. ② 일반제품의 소형화를 보장하기 위해 필요한 성형 압력을 먹었습니다. ③ 재료를 더욱 가소화합니다. ④ 머신 헤드를 통해 필요한 단면의 제품이 성형됩니다.

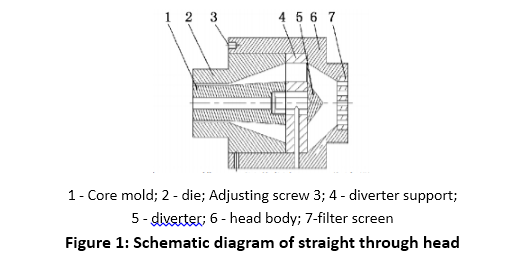

헤드는 일반적으로 헤드 본체, 전환기, 전환기 지지대, 조정 나사, 코어 다이, 다이 립 등으로 구성됩니다.파이프 압출 헤드일반적으로 직선형, 직각형, 편심형, 나선형형 및 스크린 바스켓형으로 구분됩니다. 직선형 헤드가 가장 일반적으로 사용되며 그 구조는 그림 1에 나와 있습니다. 헤드는 다음 세 부분으로 나눌 수 있습니다. 헤드 본체와 전환기는 헤드의 첫 번째 부분, 즉 프리폼 섹션을 구성합니다. 전환기 지지체, 다이 및 코어의 압축 섹션은 헤드의 두 번째 부분, 즉 압축 섹션을 형성합니다. 다이와 코어의 직선 부분은 헤드의 세 번째 부분, 즉 성형 부분을 형성합니다.

직선의 작동 원리플라스틱 파이프 압출 헤드다음과 같습니다:에 의해 압출된 용융물플라스틱 압출기헤드 본체를 통해 프리폼 섹션으로 들어가고 전환기의 작용에 따라 얇은 링이 되며 전환기 지지대를 통해 여러 흐름으로 흐릅니다. 그 후, 압축 섹션으로 들어가고 용융 압력의 작용으로 코어 다이의 압축 섹션과 다이를 통해 성형 섹션으로 들어갑니다. 성형 구간에서는 원형 파이프 형태로 성형되고 냉각되어 최종적으로 고분자 플라스틱 파이프가 됩니다.
